به دست آوردن نسبت اندازه محورهای مختصات (Axes) شکل (نسبت اندازه (Aspect Ratio) طول و عرض و ارتفاع جعبه رسم شکل (Plot Box)) (مثلا محور x دارای اندازه 4 سانتیمتر و محور y دارای اندازه 8 سانتیمتر و محور z دارای اندازه 12 سانتیمتر باشد)، با دستور pbaspect ، در متلب (MATLAB)
دستور pbaspect در متلب (MATLAB)، برای به دست آوردن نسبت اندازه محورهای مختصات (Axes) شکل (نسبت اندازه (Aspect Ratio) طول و عرض و ارتفاع جعبه رسم شکل (Plot Box)) (مثلا محور x دارای اندازه 4 سانتیمتر و محور y دارای اندازه 8 سانتیمتر و محور z دارای اندازه 12 سانتیمتر باشد)، به کار می رود.
منظور از نسبت اندازه محورهای مختصات (Axes) شکل (نسبت اندازه (Aspect Ratio) طول و عرض و ارتفاع جعبه رسم شکل (Plot Box))، این است که هنگامی که مثلا یک شکل سه بعدی، بر اساس 3 محور x و y و z رسم می شود، یک خط کش واقعی برداریم و بر روی شکل بگذاریم و اندازه محورهای مختصات x و y و z را بر حسب سانتیمتر به دست آوردیم و ببینیم که چه نسبتی بین اندازه آنها می باشد.
جعبه ای که در آن، شکل رسم می شود و طول و عرض آن برابر محور x و y و ارتفاع آن برابر محور z می باشد را جعبه رسم شکل (Plot Box) می نامیم.
به عنوان مثال، بر اساس جدول زیر برای یک شکل خاص، نسبت اندازه محورهای مختصات (Axes) شکل (نسبت اندازه (Aspect Ratio) طول و عرض و ارتفاع جعبه رسم شکل (Plot Box)) برای 3 محور x و y و z را حساب کرده ایم :
| نام محور | اندازه محور بر حسب سانتیمتر | نسبت اندازه محورهای مختصات (Axes) شکل (نسبت اندازه (Aspect Ratio) طول و عرض و ارتفاع جعبه رسم شکل (Plot Box)) |
|---|---|---|
| x | 4 | 1 |
| y | 8 | 2 |
| z | 12 | 3 |
بنابراین نسبت اندازه محورهای مختصات (Axes) شکل (نسبت اندازه (Aspect Ratio) طول و عرض و ارتفاع جعبه رسم شکل (Plot Box)) (یعنی 3 محور x و y و z) بر اساس 3 عدد زیر بیان می شود :
دستور pbaspect در متلب (MATLAB)، این نسبت را به دست می آورد.

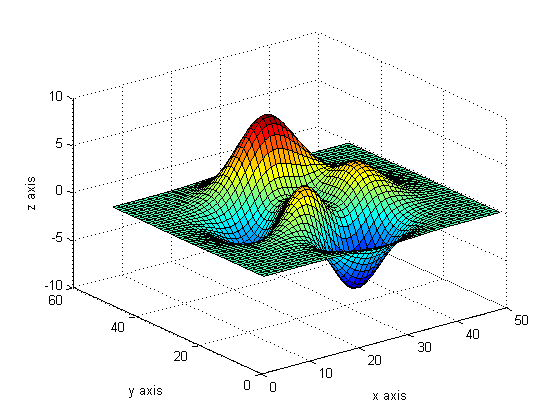

به مثال زیر توجه کنید :
3 خط اول کدها، برای عدم تداخل برنامه فعلی با برنامه های قبلی اجرا شده در متلب (MATLAB) می باشد.
دستور peaks در متلب (MATLAB)، اطلاعات (ماتریس) لازم برای ساخت شکل مورد نظرمان را فراهم می کند ( کلید شماره 121 ).
دستور surf در متلب (MATLAB)، برای رسم مقادیر یک ماتریس دو بعدی، به صورت یک سطح برجسته، به کار می رود ( کلید شماره 114 ).
دستورهای xlabel و ylabel و zlabel برای تعیین عنوان برای محورهای x و y و z از شکل، به کار می روند ( کلید شماره 92 ).
نتیجه :
دستور pbaspect در متلب (MATLAB)، می تواند برای تغییر نسبت اندازه محورهای مختصات (Axes) شکل (تغییر نسبت اندازه (Aspect Ratio) طول و عرض و ارتفاع جعبه رسم شکل (Plot Box)) نیز به کار رود ( کلید شماره 26532 ).
