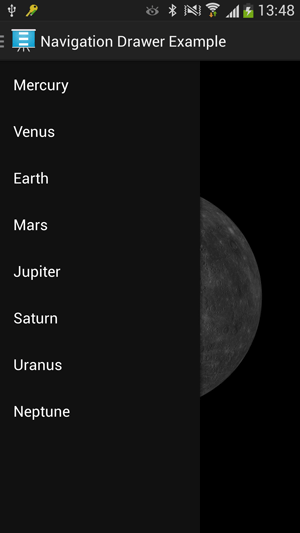

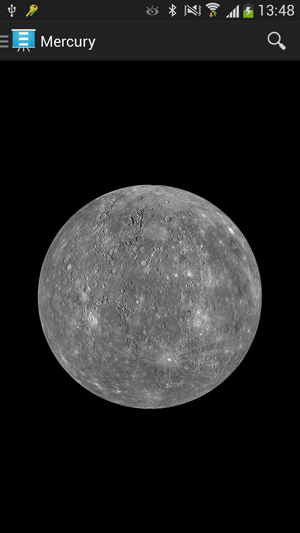

ساخت Sliding Menu (یا Navigation Drawer)، با استفاده از کتابخانه ActionBarSherlock (قابل استفاده برای برخی api های پایین)

قبلا در کلید شماره 846 ، Sliding Menu را معرفی کردیم و یک پروژه اندروید را برای آن ارائه کردیم. در این مبحث نیز قصد داریم پروژه اندروید دیگری را معرفی کنیم که می تواند در برخی api های پایین نیز به درستی عمل کند.

این پروژه اندروید، از کتابخانه ActionBarSherlock استفاده می کند. فایل پروژه را می توانید از لینک زیر دریافت نمایید :

دانلود فایل های پروژه اندروید

دانلود فایل apk برنامه اندروید

دقت کنید که دو پروژه اندروید در فایل zip شده قرار دارد که باید یکی را به صورت کتابخانه (library) به کار ببرید ( کلید شماره 847 ).

ساخت Sliding Menu (یا Navigation Drawer)، با استفاده از کتابخانه ActionBarSherlock (قابل استفاده برای برخی api های پایین)

اما بهتر است که کمی در مورد شیوه استفاده از کدهای آن توضیح بدهیم.

شما باید ابتدا کتابخانه ActionBarSherlock را برای پروژه اندروید خود به عنوان library معرفی کنید ( کلید شماره 847 ).

اکنون برای شرح کدهایی که باید به کار روی، کدهای خود پروژه بالا را ذکر می کنیم. کدهای Activity (یا در واقع SherlockFragmentActivity) :

/*
 * Copyright 2013 The Android Open Source Project
 *
 * Licensed under the Apache License, Version 2.0 (the "License");
 * you may not use this file except in compliance with the License.
 * You may obtain a copy of the License at
 *
 * http://www.apache.org/licenses/LICENSE-2.0
 *
 * Unless required by applicable law or agreed to in writing, software
 * distributed under the License is distributed on an "AS IS" BASIS,
 * WITHOUT WARRANTIES OR CONDITIONS OF ANY KIND, either express or implied.
 * See the License for the specific language governing permissions and
 * limitations under the License.
 */

package com.example.android.navigationdrawerexample;

import java.util.Locale;

import android.app.SearchManager;
import android.content.Intent;
import android.content.res.Configuration;
import android.graphics.drawable.Drawable;
import android.os.Bundle;
import android.support.v4.app.ActionBarDrawerToggle;
import android.support.v4.app.Fragment;
import android.support.v4.app.FragmentManager;
import android.support.v4.view.GravityCompat;
import android.support.v4.widget.DrawerLayout;
import android.view.ActionProvider;
import android.view.ContextMenu.ContextMenuInfo;
import android.view.LayoutInflater;
import android.view.SubMenu;
import android.view.View;
import android.view.ViewGroup;
import android.widget.AdapterView;
import android.widget.ArrayAdapter;
import android.widget.ImageView;
import android.widget.ListView;
import android.widget.Toast;

import com.actionbarsherlock.app.SherlockActivity;
import com.actionbarsherlock.app.SherlockFragment;
import com.actionbarsherlock.app.SherlockFragmentActivity;
import com.actionbarsherlock.view.Menu;
import com.actionbarsherlock.view.MenuInflater;
import com.actionbarsherlock.view.MenuItem;

/**
 * This example illustrates a common usage of the DrawerLayout widget
 * in the Android support library.
 *
 *
 * When a navigation (left) drawer is present, the host activity should detect
 * presses of the action bar's Up affordance as a signal to open and close the
 * navigation drawer. The ActionBarDrawerToggle facilitates this behavior. Items
 * within the drawer should fall into one of two categories:
 *
 *
 * <ul>
 * <li>View switches. A view switch follows the same basic
 * policies as list or tab navigation in that a view switch does not create
 * navigation history. This pattern should only be used at the root activity of
 * a task, leaving some form of Up navigation active for activities further down
 * the navigation hierarchy.</li>
 * <li>Selective Up. The drawer allows the user to choose an
 * alternate parent for Up navigation. This allows a user to jump across an
 * app's navigation hierarchy at will. The application should treat this as it
 * treats Up navigation from a different task, replacing the current task stack
 * using TaskStackBuilder or similar. This is the only form of navigation drawer
 * that should be used outside of the root activity of a task.</li>
 * </ul>
 *
 *
 * Right side drawers should be used for actions, not navigation. This follows
 * the pattern established by the Action Bar that navigation should be to the
 * left and actions to the right. An action should be an operation performed on
 * the current contents of the window, for example enabling or disabling a data
 * overlay on top of the current content.
 *
 */
public class MainActivity extends SherlockFragmentActivity {
 private DrawerLayout mDrawerLayout;
 private ListView mDrawerList;
 private ActionBarDrawerToggle mDrawerToggle;

private CharSequence mDrawerTitle;
   private CharSequence mTitle;
   private String[] mPlanetTitles;

@Override
   protected void onCreate(Bundle savedInstanceState) {
      super.onCreate(savedInstanceState);
      setContentView(R.layout.activity_main);

mTitle = mDrawerTitle = getTitle();
      mPlanetTitles = getResources().getStringArray(R.array.planets_array);
      mDrawerLayout = (DrawerLayout) findViewById(R.id.drawer_layout);
      mDrawerList = (ListView) findViewById(R.id.left_drawer);

// set a custom shadow that overlays the main content when the drawer
 // opens
 mDrawerLayout.setDrawerShadow(R.drawable.drawer_shadow, GravityCompat.START);
 // set up the drawer's list view with items and click listener
 mDrawerList.setAdapter(new ArrayAdapter<String>(this, R.layout.drawer_list_item, mPlanetTitles));
 mDrawerList.setOnItemClickListener(new DrawerItemClickListener());

// enable ActionBar app icon to behave as action to toggle nav drawer
      getSupportActionBar().setDisplayHomeAsUpEnabled(true);
      getSupportActionBar().setHomeButtonEnabled(true);

// ActionBarDrawerToggle ties together the the proper interactions
      // between the sliding drawer and the action bar app icon
      mDrawerToggle = new ActionBarDrawerToggle(this, /* host Activity */
      mDrawerLayout, /* DrawerLayout object */
      R.drawable.ic_drawer, /* nav drawer image to replace 'Up' caret */
      R.string.drawer_open, /* "open drawer" description for accessibility */
      R.string.drawer_close /* "close drawer" description for accessibility */
      ) {
         public void onDrawerClosed(View view) {
            getSupportActionBar().setTitle(mTitle);
            supportInvalidateOptionsMenu(); // creates call to
                                            // onPrepareOptionsMenu()
         }

public void onDrawerOpened(View drawerView) {
            getSupportActionBar().setTitle(mDrawerTitle);
            supportInvalidateOptionsMenu(); // creates call to
                                            // onPrepareOptionsMenu()
         }
      };
      mDrawerLayout.setDrawerListener(mDrawerToggle);

if (savedInstanceState == null) {
         selectItem(0);
      }
   }

@Override
   public boolean onCreateOptionsMenu(Menu menu) {
      MenuInflater inflater = getSupportMenuInflater();
      inflater.inflate(R.menu.main, menu);
      return super.onCreateOptionsMenu(menu);
   }

/* Called whenever we call invalidateOptionsMenu() */
   @Override
   public boolean onPrepareOptionsMenu(Menu menu) {
      // If the nav drawer is open, hide action items related to the content
      // view
      boolean drawerOpen = mDrawerLayout.isDrawerOpen(mDrawerList);
      menu.findItem(R.id.action_websearch).setVisible(!drawerOpen);
      return super.onPrepareOptionsMenu(menu);
   }

@Override
   public boolean onOptionsItemSelected(final MenuItem item) {
      // The action bar home/up action should open or close the drawer.
      // ActionBarDrawerToggle will take care of this.
      if (mDrawerToggle.onOptionsItemSelected(getMenuItem(item))) {
         return true;
      }

// Handle action buttons
      switch (item.getItemId()) {
         case R.id.action_websearch:
            // create intent to perform web search for this planet
            Intent intent = new Intent(Intent.ACTION_WEB_SEARCH);
            intent.putExtra(SearchManager.QUERY, getSupportActionBar().getTitle());
            // catch event that there's no activity to handle intent
            if (intent.resolveActivity(getPackageManager()) != null) {
               startActivity(intent);
            } else {
               Toast.makeText(this, R.string.app_not_available, Toast.LENGTH_LONG).show();
            }
            return true;
         default:
            return super.onOptionsItemSelected(item);
      }
   }

private android.view.MenuItem getMenuItem(final MenuItem item) {
      return new android.view.MenuItem() {
         @Override
         public int getItemId() {
            return item.getItemId();
         }

public boolean isEnabled() {
            return true;
         }

@Override
         public boolean collapseActionView() {
            // TODO Auto-generated method stub
            return false;
         }

@Override
         public boolean expandActionView() {
            // TODO Auto-generated method stub
            return false;
         }

@Override
         public ActionProvider getActionProvider() {
            // TODO Auto-generated method stub
            return null;
         }

@Override
         public View getActionView() {
            // TODO Auto-generated method stub
            return null;
         }

@Override
         public char getAlphabeticShortcut() {
            // TODO Auto-generated method stub
            return 0;
         }

@Override
         public int getGroupId() {
            // TODO Auto-generated method stub
            return 0;
         }

@Override
         public Drawable getIcon() {
            // TODO Auto-generated method stub
            return null;
         }

@Override
         public Intent getIntent() {
            // TODO Auto-generated method stub
            return null;
         }

@Override
         public ContextMenuInfo getMenuInfo() {
            // TODO Auto-generated method stub
            return null;
         }

@Override
         public char getNumericShortcut() {
            // TODO Auto-generated method stub
            return 0;
         }

@Override
         public int getOrder() {
            // TODO Auto-generated method stub
            return 0;
         }

@Override
         public SubMenu getSubMenu() {
            // TODO Auto-generated method stub
            return null;
         }

@Override
         public CharSequence getTitle() {
            // TODO Auto-generated method stub
            return null;
         }

@Override
         public CharSequence getTitleCondensed() {
            // TODO Auto-generated method stub
            return null;
         }

@Override
         public boolean hasSubMenu() {
            // TODO Auto-generated method stub
            return false;
         }

@Override
         public boolean isActionViewExpanded() {
            // TODO Auto-generated method stub
            return false;
         }

@Override
         public boolean isCheckable() {
            // TODO Auto-generated method stub
            return false;
         }

@Override
         public boolean isChecked() {
            // TODO Auto-generated method stub
            return false;
         }

@Override
         public boolean isVisible() {
            // TODO Auto-generated method stub
            return false;
         }

@Override
         public android.view.MenuItem setActionProvider(ActionProvider actionProvider) {
            // TODO Auto-generated method stub
            return null;
         }

@Override
         public android.view.MenuItem setActionView(View view) {
            // TODO Auto-generated method stub
            return null;
         }

@Override
         public android.view.MenuItem setActionView(int resId) {
            // TODO Auto-generated method stub
            return null;
         }

@Override
         public android.view.MenuItem setAlphabeticShortcut(char alphaChar) {
            // TODO Auto-generated method stub
            return null;
         }

@Override
         public android.view.MenuItem setCheckable(boolean checkable) {
            // TODO Auto-generated method stub
            return null;
         }

@Override
         public android.view.MenuItem setChecked(boolean checked) {
            // TODO Auto-generated method stub
            return null;
         }

@Override
         public android.view.MenuItem setEnabled(boolean enabled) {
            // TODO Auto-generated method stub
            return null;
         }

@Override
         public android.view.MenuItem setIcon(Drawable icon) {
            // TODO Auto-generated method stub
            return null;
         }

@Override
         public android.view.MenuItem setIcon(int iconRes) {
            // TODO Auto-generated method stub
            return null;
         }

@Override
         public android.view.MenuItem setIntent(Intent intent) {
            // TODO Auto-generated method stub
            return null;
         }

@Override
         public android.view.MenuItem setNumericShortcut(char numericChar) {
            // TODO Auto-generated method stub
            return null;
         }

@Override
         public android.view.MenuItem setOnActionExpandListener(OnActionExpandListener listener) {
            // TODO Auto-generated method stub
            return null;
         }

@Override
         public android.view.MenuItem setOnMenuItemClickListener(OnMenuItemClickListener menuItemClickListener) {
            // TODO Auto-generated method stub
            return null;
         }

@Override
         public android.view.MenuItem setShortcut(char numericChar, char alphaChar) {
            // TODO Auto-generated method stub
            return null;
         }

@Override
         public void setShowAsAction(int actionEnum) {
            // TODO Auto-generated method stub

}

@Override
         public android.view.MenuItem setShowAsActionFlags(int actionEnum) {
            // TODO Auto-generated method stub
            return null;
         }

@Override
         public android.view.MenuItem setTitle(CharSequence title) {
            // TODO Auto-generated method stub
            return null;
         }

@Override
         public android.view.MenuItem setTitle(int title) {
            // TODO Auto-generated method stub
            return null;
         }

@Override
         public android.view.MenuItem setTitleCondensed(CharSequence title) {
            // TODO Auto-generated method stub
            return null;
         }

@Override
         public android.view.MenuItem setVisible(boolean visible) {
            // TODO Auto-generated method stub
            return null;
         }
      };
   }

/* The click listner for ListView in the navigation drawer */
 private class DrawerItemClickListener implements ListView.OnItemClickListener {
 @Override
 public void onItemClick(AdapterView<?> parent, View view, int position, long id) {
 selectItem(position);
 }
 }

private void selectItem(int position) {
      // update the main content by replacing fragments
      Fragment fragment = new PlanetFragment();
      Bundle args = new Bundle();
      args.putInt(PlanetFragment.ARG_PLANET_NUMBER, position);
      fragment.setArguments(args);

FragmentManager fragmentManager = getSupportFragmentManager();
      fragmentManager.beginTransaction().replace(R.id.content_frame, fragment).commit();

// update selected item and title, then close the drawer
      mDrawerList.setItemChecked(position, true);
      setTitle(mPlanetTitles[position]);
      mDrawerLayout.closeDrawer(mDrawerList);
   }

@Override
   public void setTitle(CharSequence title) {
      mTitle = title;
      getSupportActionBar().setTitle(mTitle);
   }

/**
    * When using the ActionBarDrawerToggle, you must call it during
    * onPostCreate() and onConfigurationChanged()...
    */

@Override
   protected void onPostCreate(Bundle savedInstanceState) {
      super.onPostCreate(savedInstanceState);
      // Sync the toggle state after onRestoreInstanceState has occurred.
      mDrawerToggle.syncState();
   }

@Override
   public void onConfigurationChanged(Configuration newConfig) {
      super.onConfigurationChanged(newConfig);
      // Pass any configuration change to the drawer toggls
      mDrawerToggle.onConfigurationChanged(newConfig);
   }

/**
    * Fragment that appears in the "content_frame", shows a planet
    */
   public static class PlanetFragment extends SherlockFragment {
      public static final String ARG_PLANET_NUMBER = "planet_number";

public PlanetFragment() {
         // Empty constructor required for fragment subclasses
      }

@Override
      public View onCreateView(LayoutInflater inflater, ViewGroup container, Bundle savedInstanceState) {
         View rootView = inflater.inflate(R.layout.fragment_planet, container, false);
         int i = getArguments().getInt(ARG_PLANET_NUMBER);
         String planet = getResources().getStringArray(R.array.planets_array)[i];

int imageId = getResources().getIdentifier(planet.toLowerCase(Locale.getDefault()), "drawable", getActivity().getPackageName());
         ((ImageView) rootView.findViewById(R.id.image)).setImageResource(imageId);
         getActivity().setTitle(planet);
         return rootView;
      }
   }
}

همان طور که تذکر داده شد، اولین نکته این است که کلاس (Class) را باید برابر SherlockFragmentActivity انتخاب کنیم (نه Activity) :

یکی از مشکلاتی که بعد از تغییر کلاس از Activity به SherlockFragmentActivity پیش می آید، این است که قبلا package های مربوط یه Menu عادی import شده اند (و بنابراین برنامه eclipse خطاهایی را نمایش می دهد)، اما ما باید موارد مربوط به SherlockFragmentActivity را import کنیم. بنابراین باید سه package زیر را داشته باشیم :

بنابراین package های مشابه با موارد بالا (آنها که برای Activity هستند) را حذف کرده و سپس موارد بالا را به صورت دستی بنویسید و در آخر نیز می توانید کلیدهای Ctrl و Shift و O (بخوانید او) را بزنید تا سایر package ها نیز import شوند.

کد زیر تعیین کرده است که بعد از اشاره بر روی هر یک از گزینه های Sliding Menu (یا در واقع اشاره بر روی item های ListView ای که در آن به کار رفته)، چه کدی اجرا شود :

در فایل drawer_list_item.xml ، ساختار گرافیکی مربوط به item های ListView به کار رفته در Sliding Menu ، تعریف شده است (تنها یک TextView ساده) :

Licensed under the Apache License, Version 2.0 (the "License");
  you may not use this file except in compliance with the License.
  You may obtain a copy of the License at

http://www.apache.org/licenses/LICENSE-2.0

Unless required by applicable law or agreed to in writing, software
  distributed under the License is distributed on an "AS IS" BASIS,
  WITHOUT WARRANTIES OR CONDITIONS OF ANY KIND, either express or implied.
  See the License for the specific language governing permissions and
  limitations under the License.
  -->

فایل activity_main.xml ، فایل گرافیکی متناظر با Activity (یا در واقع همان SherlockFragmentActivity) می باشد :

Licensed under the Apache License, Version 2.0 (the "License");
  you may not use this file except in compliance with the License.
  You may obtain a copy of the License at

http://www.apache.org/licenses/LICENSE-2.0

<android.support.v4.widget.DrawerLayout
 xmlns:android="http://schemas.android.com/apk/res/android"
 android:id="@+id/drawer_layout"
 android:layout_width="match_parent"
 android:layout_height="match_parent">

<FrameLayout
 android:id="@+id/content_frame"
 android:layout_width="match_parent"
 android:layout_height="match_parent" />

<ListView
 android:id="@+id/left_drawer"
 android:layout_width="240dp"
 android:layout_height="match_parent"
 android:layout_gravity="start"
 android:choiceMode="singleChoice"
 android:divider="@android:color/transparent"
 android:dividerHeight="0dp"
 android:background="#111"/>
</android.support.v4.widget.DrawerLayout>

بنابراین، لایه گرافیکی متناظر با هر SherlockFragmentActivity دلخواه، باید ساختاری مشابه ساختار زیر داشته باشد (من نیز توضیحاتی را به آن اضافه کرده ام تا بعدا بتوانیم بخش های مربوط به Sliding Menu را تشخیص بدهیم) :

دسته بندی ساخت امکانات جانبی (جستجو، لیست علاقه مندی، لوگو، منو و ...) برای برنامه اندروید

نویسنده علیرضا گلمکانی

شماره کلید 3022

گزینه ها

به اشتراک گذاری (Share) در شبکه های اجتماعی

FaceBook Twitter Digg Reddit LinkedIn Pinterest StumbleUpon

نظرات 1 1 0

ابی

۱۳۹۵/۰۹/۱۳

۲۳:۵۷

سلام.ممنونم از سایت خوبتون.من میخواستم تو این برنامه Navigation Drawer با زدن مثلا دکمه ی Earth به جای اینکه عکس باز شه بره یه صفحه ی دیگه.یه کلاس دیگه بره.میدونم intent و.ولی نمیدونم کجای برنامه رو تغییر بدم.ممنون میشم راهنمایی کنید

ارسال نظر جدید (بدون نیاز به عضو بودن در وب سایت)

ساخت Sliding Menu (یا Navigation Drawer)، با استفاده از کتابخانه ActionBarSherlock (قابل استفاده برای برخی api های پایین)

جستجو در کلیدستان، توسط گوگل

جستجو در عنوان کلیدها

دسترسی سریع

کلمات کلیدی

developer.android.com
