تشخیص مقدار مقاومت (Resistance) و تحمل (Tolerance) در مقاومت ها (Resistor)، با نوارهای رنگی (Colored Band) موجود بر روی آنها، در مدارهای الکتریکی (Electrical Circuit)

در مقاومت های (Resistor) بزرگ مثل Wire-wound Resistor یا Ceramic-encased Power Resistor ، مقادیر مقاومت (Resistance) و تحمل (Tolerance) آنها بر روی خودشان چاپ شده است. اما در مقاومت های (Resistor) کوچکتر، چه از Molded Carbon Composition ساخته شده باشند و چه از Metal Film ، به اندازه ای کوچک هستند که امکان چاپ مقدار مقاومت (Resistance) و تحمل (Tolerance) بر روی خود آنها، وجود ندارد.

بنابراین معمولا این مقاومت ها (Resistor) دارای پوششی می باشند که بر روی آن، تعدادی نوار رنگی (Colored Band) به صورت شعاعی چاپ شده است :

تشخیص مقدار مقاومت (Resistance) و تحمل (Tolerance) در مقاومت ها (Resistor)، با نوارهای رنگی (Colored Band) موجود بر روی آنها، در مدارهای الکتریکی (Electrical Circuit)

این نوارهای رنگی (Colored Band)، یک کد (Code) برای تشخیص سریع مقدار مقاومت (Resistance) و تحمل (Tolerance) (بر حسب درصد) می باشند (گاهی میزان قابل اطمینان بودن (Reliability) مقاومت (Resistor) نیز در آن ذکر شده است).

تشخیص مقدار مقاومت (Resistance) و تحمل (Tolerance) در مقاومت ها (Resistor)، با نوارهای رنگی (Colored Band) موجود بر روی آنها، در مدارهای الکتریکی (Electrical Circuit)

شیوه خواندن نوارهای رنگی (Colored Band) در مقاومت ها (Resistor) :

نوارهای رنگی (Colored Band) معمولا از چپ (Left) به راست (Right) خوانده می شوند.

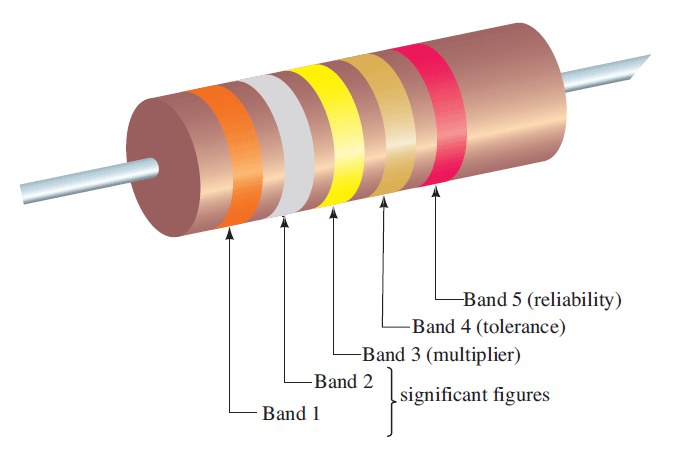

سمت چپ (Left)، سمتی از مقاومت (Resistor) است که نزدیکترین نوار (Band) به لبه مقاومت (Resistor) در آن سمت قرار دارد (به شکل دقت کنید).

دو نوار (Band) اول، دو رقم (Digit) اول مقدار مقاومت (Resistance) را بیان می کند.

نوار (Band) سوم را نوار ضرب کننده (Multiplier Band) می نامیم و بیانگر تعداد صفری است که بعد از دو رقم (Digit) اول قرار می گیرد (در واقع، توان 10 می باشد، یعنی مثلا اگر برابر 3 باشد، دو رقم اول در 10 به توان 3 ضرب می شود).

چهارمین باند (Band)، میزان تحمل (Tolerance) مقاومت (Resistor) را بیان می کند.

پنجمین باند (Band)، در صورت وجود، میزان قابل اطمینان بودن (Reliability) قطعه (Component) (مقاومت) را بیان می کند.

میزان قابل اطمینان بودن (Reliability)، یک نشان آماری (Statistical Indication) است که تعداد قطعه هایی (Component) را نشان می دهد که بعد از 1000 ساعت استفاده، دیگر دارای همان مقدار مقاومت (Resistance) مشخص شده برای آنها، نخواهند بود.

به عنوان مثال، اگر یک مقاومت (Resistor) مشخص، دارای قابل اطمینان بودن (Reliability) برابر یک درصد (%1) باشد، انتظار داریم که بعد از 1000 ساعت استفاده، بیش از 1 مقاومت (Resistor) از 100 عدد مقاومت (Resistor)، از محدوده (Range) مشخص شده برای مقاومت (Resistance) آن مطابق 4 باند (Band) اول شامل کد رنگ (Color Code)، خارج نشده باشد (یعنی از 100 مقاومت، حداکثر 1 مقاومت (Resistor) از محدوده مقدار مقاومت (Resistance) مورد نظر ما خارج شده باشد، نه بیشتر).

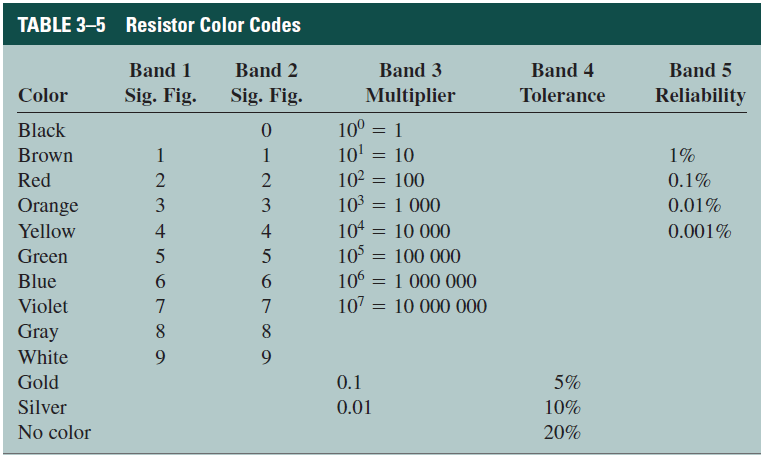

در جدول زیر، رنگ های (Color) مربوط به باندهای (Band) مختلف و همچنین مقدار متناظر با رنگ ها (Color) را ذکر کرده ایم :

تشخیص مقدار مقاومت (Resistance) و تحمل (Tolerance) در مقاومت ها (Resistor)، با نوارهای رنگی (Colored Band) موجود بر روی آنها، در مدارهای الکتریکی (Electrical Circuit)

به مثال زیر توجه کنید :

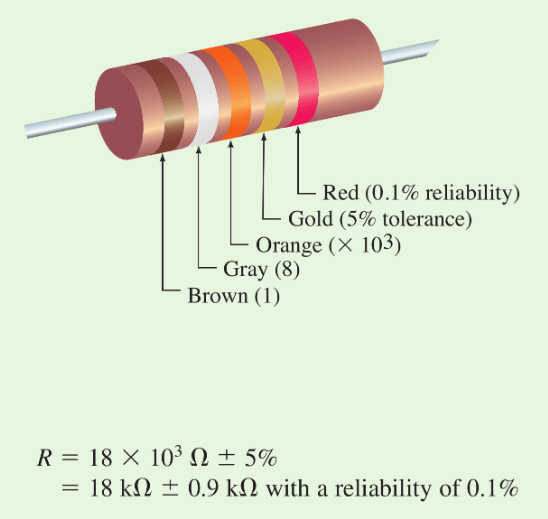

مثال
تشخیص مقدار مقاومت (Resistance) و تحمل (Tolerance) در مقاومت ها (Resistor)، با نوارهای رنگی (Colored Band) موجود بر روی آنها، در مدارهای الکتریکی (Electrical Circuit)
