میخوام شکل توابع زیر رو بکشم برای تابع دوم یعنی Y (f) شکل دامنه و فاز رو هم میخوام
اولی در حوزه زمان و دومی در حوزه فرکانس
بردار دوم تبدیل فوریه بردار اوله
T هم دوره Aو B ضرایب ثابت
سوال بعدیم اینه
تابع اول در حوزه فرکانس رو داریم
W تابع دومه که در حوزه فرکانس ضرب در تابع V شده و خروجی Y رو داده
حالا y یعنی تابع خروجی در حوزه زمان رو میخوایم که البته جوابشو گذاشتم
اینجا هم شکل توابع زیر رو میخوام شکل V , W , Y , y
ممنون میشم جواب بدید
سلام.
مقدار متغیرهای A و B و T رو تعیین کنید. همچنین بفرمایید که تابع زیر، چه تابعی است (البته فکر کنم تابع پله واحد باشه) :
(۱۳۹۲/۰۸/۰۴, ۰۶:۱۷ ب.ظ)'admin' نوشته: [ -> ]سلام.
مقدار متغیرهای A و B و T رو تعیین کنید. همچنین بفرمایید که تابع زیر، چه تابعی است (البته فکر کنم تابع پله واحد باشه) :
A , B و T هر سه متغیر هستند مقدار خاصی مد نظر نیست و بر حسب همون A,B,T تابع رو میخوایم
البته T همان دوره تناوب در توابع متناوب است
اونم علامت تابع پالس مربعی ( مستطیلی ) یا همون تابع rect هست
ابتدا یک تابع با نام rect می سازیم که به عنوان تابع پالس مربعی به کار خواهد رفت. کدهای تابع به صورت زیر می باشد :
کد:
function [y] = rect(x)
if(abs(x)<=1) % 1 or 0.5
y=1;
else
y=0;
end
این کد باید در یک m-file نوشته شده و با نام rect ذیره شود. در ضمن، در کتاب های مختلف، ممکن است بازه مربوط به دو طرف تابع پالس مربعی (روی محور x)، تا عدد 1 یا تا عدد 0.5 در نظر گرفته شود بنابراین چک کنید که قرارداد کتاب شما چیست و سپس تابع را مطابق قرارداد تغییر بدهید (من عدد 1 را در نظر گرفتم، یعنی تابع، اعداد ورودی از 1- تا 1 را به عدد 1 و بقیه مقادیر را به صفر تبدیل می کند، در برخی کتاب ها، از 0.5- تا 0.5 را به عدد 1 تبدیل می کنند).
خوب، اکنون اولین تابع را شبیه سازی می کنیم :
کد:
clear all
close all
clc
T=1;
A=10;
B=5;
t=-10:0.1:10;
t_length=length(t);
v=zeros(1,t_length);
for nn=1:t_length
v(nn)=A*rect((t(nn)-T)/(2*T))+(B-A)*rect((t(nn)-(T/2))/T);
end
plot(t,v)
مقادیر را من به دلخواه انتخاب کردم و شما باید مطابق میلتان، انتخابشان کنید.

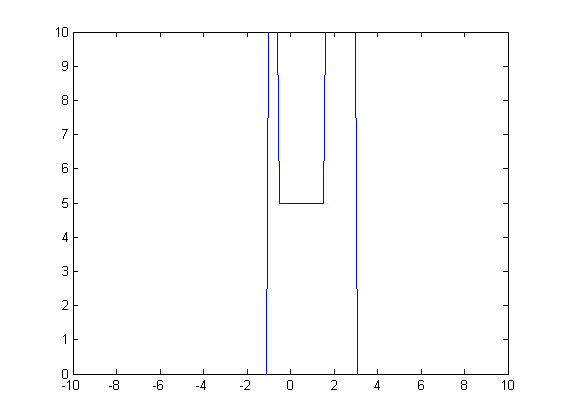

نتیجه اجرای کدهای متلب بالا :
سایر توابع نیز با روندی مشابه شبیه سازی می شوند.
