پشت زمینه ی اسکوپ مشکیه و در نتیجه برای قرار دادن شکل ها در مقاله یا گزارش کار با مشکل مواجه میشیم

من یه راه حل ساده پیدا کردم (و حل این مشکل و بومی سازی کردم Iran )

برای این کار کافیه یه سر خروجی رو که به اسکوپ دادین یه سرش رو به بلوک to file

simulink-->sink--->to file

بدین و اسم مناسب و متغییر مناسب براش انتخاب کنید

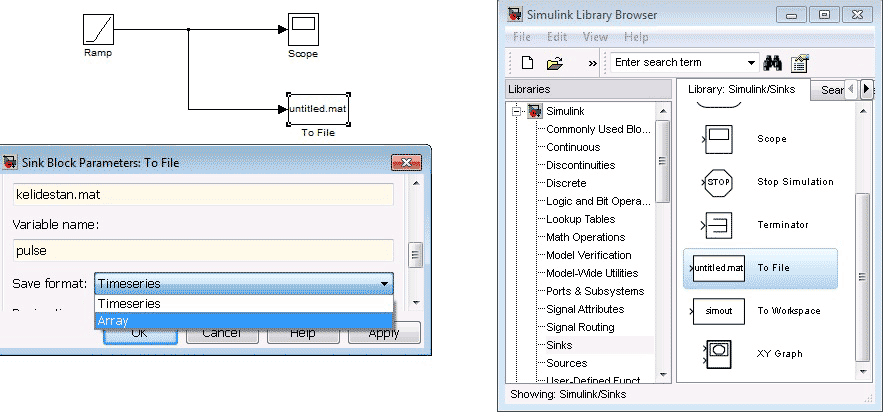

مثل شکل زیر


زمانی که سیستم رو اجرا میکنید اطلاعات به دو صورت ذخیره میشه در صورتی که میخواین به صورت ماتریس قابل استفاده ذخیره بشه گزینه ی array رو انتخاب کنید.

سپس به صفحه ی اصلی متلب برید و دو دستور زیر رو تایپ کنید


کد:
clear all
close all
clc
load kelidestan
plot(pulse)

شکل با پیش زمینه ی سفید به دست می آدYes
اگر فرمت رو روی arry بزارید نمیتونید شکل رو ببینید و فقط از ماتریسش میتونید استفاده کنید

برای اینکه بتونید شکل Scope رو ببینید حتما باید روی حالت time series باشه
