نویسنده

علیرضا گلمکانی ( admin )

شماره کلید
دسته کلید - دسته بندی

سیمولینک (SIMULINK) در متلب

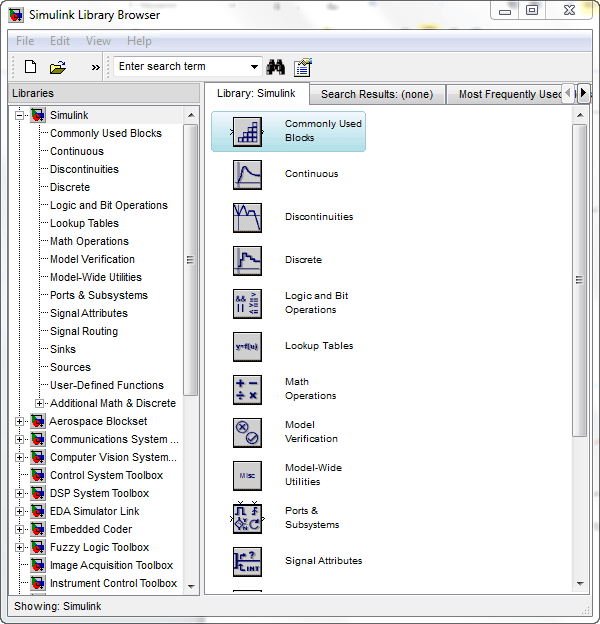

در نرم افزار متلب، برای باز کردن پنجره مربوط به سیمولینک (SIMULINK)، در پنجره Command ، دستور simulink را نوشته و سپس کلید enter از کیبورد را فشار بدهید. پنجره Simulink Library Browser باز می شود که به شکل زیر می باشد :

سیمولینک (SIMULINK) در متلب

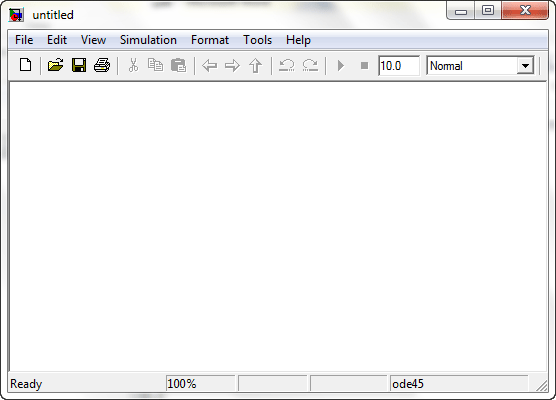

از منوی File ، گزینه New و سپس گزینه Model را انتخاب کنید. یک پنجره خالی به شکل زیر باز می شود :

سیمولینک (SIMULINK) در متلب

این پنجره را پنجره Model می نامیم. آنچه که از این به بعد باید انجام دهیم، این است که بلوک هایی (blocks) را که می خواهیم، از library های سیمولینک انتخاب کنیم و آنها را در پنجره Model کپی کنیم.

در ادامه، مثال مطرح شده در بخش سیمولینک کتاب زیر را برای شما شرح خواهم داد :

A Guide to MATLAB for Beginners and and Experienced Users

فرض کنید بخواهیم معادله دیفرانسیل زیر را در سیمولینک نرم افزار متلب، مدل سازی کنیم : \begin{align} u''+2u'+5u=0 \end{align}

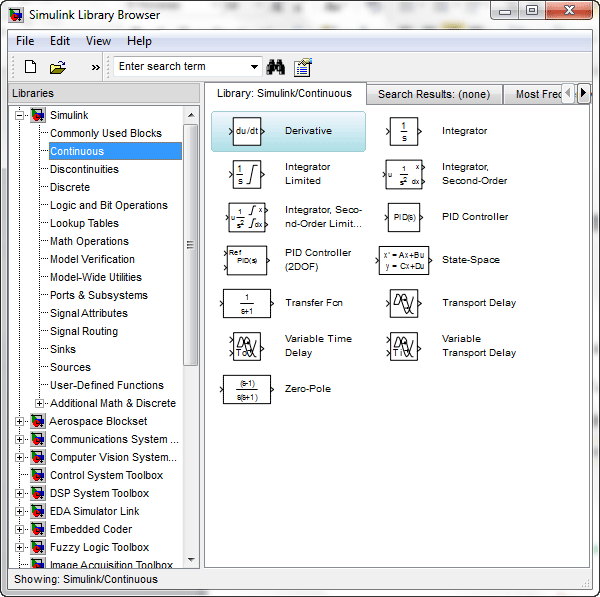

چون متغیر زمان به صورت پیوسته می باشد، بنابراین از پنجره Simulink Library Browser ، گزینه Continuous را انتخاب می کنیم. بلوک های library Continuous ، به صورت شکل زیر نمایش داده می شوند :

سیمولینک (SIMULINK) در متلب

برای انتخاب بلوک های مورد نظرمان، باید دقت داشته باشیم که u را می توانیم با انتگرال گیری از 'u به دست آوریم و 'u را می توانیم با انتگرال گیری از ''u به دست آوریم. بنابراین به دو بلوک انتگرال گیر نیاز داریم. برای قرار دادن بلوک انتگرال گیر در پنجره Model ، ابتدا در پنجره Simulink Library Browser ، بر روی بلوک انتگرال گیر (integrator)، با موس کلیک کنید (کلیک سمت چپ) و بدون رها کردن کلید موس، موس را بر روی محلی در پنجره model ببرید و سپس کلید موس را رها کنید. یک بلوک انتگرال گیر، در پنجره Model ، نمایش داده خواهد شد. به همین روش، یک بلوک انتگرال گیر دیگر را در پنجره model رسم کنید. بنابراین شکل زیر را خواهیم داشت :

سیمولینک (SIMULINK) در متلب

حال برای آنکه دو بلوک را به یکدیگر متصل کنیم، باید ابتدا بر روی خروجی بلوک اول، با موس کلیک کنیم (کلیک سمت چپ) و بدون رها کردن کلید موس، موس را بر روی ورودی بلوک دوم ببریم و سپس کلید موس را رها کنیم. یک فلش بین دو بلوک رسم خواهد شد که نشان دهنده اتصال دو بلوک به یکدیگر می باشد. البته برای اتصال دو بلوک به یکدیگر، روش دیگری نیز وجود دارد و آن این است که ابتدا بلوک منبع (source block) را با موس انتخاب کنیم و سپس کلید Ctrl از کیبورد را پایین نگه داریم و سپس بر روی بلوک مقصد (destination block) با موس کلیک کنیم (کلیک سمت چپ). پس از اتصال، شکل بلوک ها به صورت زیر خواهد بود :

سیمولینک (SIMULINK) در متلب

همچنین اگر دقت کنید، نام هر بلوک، در زیر آن نوشته شده است، می توانیم بر روی نام هر بلوک کلیک کنیم و نام آن را تغییر بدهیم. بنابراین نام هر بلوک را به صورت شکل زیر تغییر می دهیم :

سیمولینک (SIMULINK) در متلب

معادله دیفرانسیل را می توانیم به صورت زیر بازنویسی کنیم : \begin{align} u''=-(5u+2u') \end{align}

بنابراین، به 3 بلوک بهره (Gain) و یک بلوک جمع (Sum) نیاز داریم که آنها را می توانیم در Math Operations Library بیابیم. با ترسیم آنها، شکل بلوک ها به صورت زیر در می آید :

سیمولینک (SIMULINK) در متلب

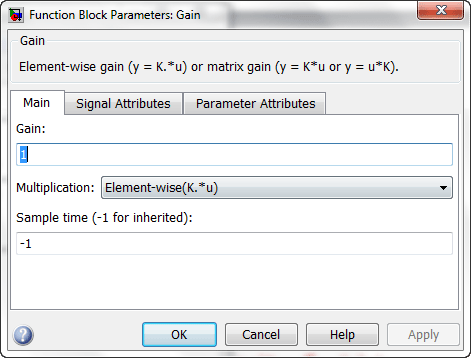

اما اگر در شکل بالا دقت کنید، متوجه می شوید که میزان بهره بلوک های بهره، برابر 1 می باشد و مقدار بهره آنها را باید تغییر بدهیم. برای این منظور، باید بر روی هر کدام از بلوک های بهره، دو بار کلیک (دابل کلیک) کنیم تا پنجره Function Block Parameters باز شود. این پنجره به شکل زیر می باشد :

سیمولینک (SIMULINK) در متلب

در این پنجره، مقدار بهره مورد نظر خود را باید در قسمت Gain بنویسید. بنابراین مقدار بهره بلوک Gain را برابر 5 ، مقدار بهره بلوک Gain1 را برابر 1- و مقدار بهره بلوک Gain2 را برابر 2 قرار می دهیم. مشاهده خواهید کرد که مقدار بهره ها، درون هر بلوک، نمایش داده می شود :

سیمولینک (SIMULINK) در متلب

حال باید خروجی بلوک انتگرال گیر 'u را به ورودی بلوک Gain2 متصل کنیم، اما چون بلوک انتگرال گیر، تنها یک خروجی دارد، باید یک انشعاب از خروجی بلوک انتگرال گیر بگیریم. برای این منظور، موس را بر روی وسط فلشی که دو بلوک انتگرال گیر را به هم متصل کرده است می بریم و سپس کلید Ctrl از کیبورد را فشار داده و پایین نگه می داریم، آنگاه با موس کلیک می کنیم (کلیک سمت چپ) و همان طور که کلید موس را نگه داشته ایم، نشانگر موس را بر روی ورودی بلوک Gain2 می بریم و آنگاه کلید موس را رها می کنیم. یک فلش در بین بلوک انتگرال گیر و بلوک Gain2 ساخته خواهد شد. شکل بلوک ها به صورت زیر در می آید :

سیمولینک (SIMULINK) در متلب

بلوک های لازم برای مدل سازی معادله دیفرانسیل را در پنجره Model قرار دادیم، اما اکنون به بلوکی نیاز داریم تا خروجی را با آن مشاهده کنیم. برای این منظور، از Sinks Library بلوک Scope را انتخاب کرده و آن را در پنجره مدل قرار می دهیم :

سیمولینک (SIMULINK) در متلب

دقت داشته باشید که اگر بلوکی را اضافه کردید و مشاهده کردید که ساختار شکلتان زیادی فشرده است و بلوک جدید در جای مناسبی قرار نگرفته است، می توانید هر بلوک دلخواه را با موس جابجا کنید تا در محل مناسبتری قرار بگیرد.

اکنون زیرنویس بلوک های مختلف را تغییر می دهیم تا نقش هر بخش مدل، به طور دقیق، مشخص باشد. چنانچه تمایل داشته باشید عبارتی را در زیر یک فلش بنویسید، تنها کافی است که بر روی آن فلش، با موس دو بار کلیک (دابل کلیک) کنید و کادری نمایش داده خواهد شد که در آن می توانید عبارت مورد نظر خود را بنویسید.

شکل نهایی بلوک ها به صورت زیر می شود :

سیمولینک (SIMULINK) در متلب

حال برای مشاهده نتیجه، ابتدا باید مدل ساخته شده را Save کنیم. از منوی File گزینه Save را انتخاب کنید و سپس با نامی دلخواه، مدل ساخته شده را در محل مورد نظرتان Save کنید.

ممکن است بخواهیم برای معادله دیفرانسیل، شرایط اولیه تعریف کنیم. مثلا فرض کنید شرایط اولیه زیر را برای معادله دیفرانسیل داشته باشیم :

\begin{cases}u''+2u'+5u=0 \\ u(0)=1 \\ u'(0)=5 \end{cases}

که با این شرایط اولیه، پاسخ معادله دیفرانسیل به صورت زیر خواهد بود : \begin{align} u(t)=3e^{-t}sin(2t)+e^{-t}cos(2t) \end{align}

برای اعمال شرایط اولیه ذکر شده، ابتدا بر روی بلوک انتگرال گیر اول، که مربوط به u' می باشد، با موس، دو بار کلیک (دابل کلیک) کنید و سپس در پنجره ای که باز می شود، مقدار نوشته شده در زیر Initial condition را به مقدار 5 تغییر بدهید. سپس بر روی بلوک انتگرال گیر دوم، که مربوط به u می باشد، با موس، دو بار کلیک (دابل کلیک) کنید و سپس در پنجره ای که باز می شود، مقدار نوشته شده در زیر Initial condition را به مقدار 1 تغییر بدهید.

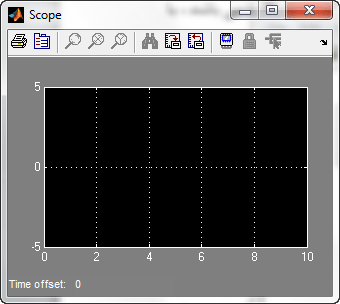

برای آنکه بتوانید مشاهده کنید که در حین شبیه سازی، چه اتفاقاتی می افتد، باید قبل از شبیه سازی، بر روی بلوک Scope ، با موس، دو بار کلیک کنید تا پنجره نمایش آن باز شود. در این پنجره، پس از شبیه سازی، مقدار u به صورت تابعی از t رسم خواهد شد. این پنجره به شکل زیر می باشد :

سیمولینک (SIMULINK) در متلب

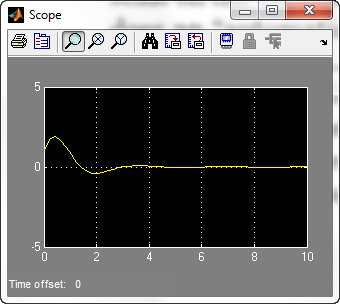

حال برای مشاهده شبیه سازی، از منوی Simulation ، گزینه Start را انتخاب کنید. شبیه سازی انجام می شود و مقدار u به صورت تابعی از t ، به صورت شکل زیر، نمایش داده می شود :

سیمولینک (SIMULINK) در متلب

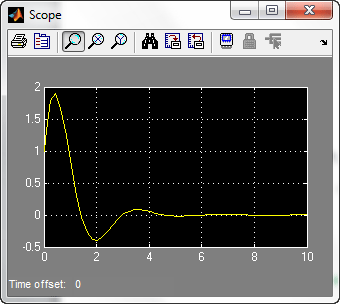

این شکل، نمایش پاسخ معادله دیفرانسیل، با شرایط اولیه ذکر شده، می باشد. در پنجره Scope ، بر روی گزینه Autoscale ، کلیک کنید تا مقادیر پاسخ در شکل، به طور دقیق نمایش داده شود :

سیمولینک (SIMULINK) در متلب

کپی برداری از محتوای سایت کلیدستان، ممنوع بوده و پیگرد قانونی دارد. (تنها استفاده شخصی کاربر، مجاز است) (کپی برداری توسط سایر وب سایت ها = حرام) (بیشتر بدانید)
