تولید یک سیگنال سینوسی و نمایش آن سیگنال، در سیمولینک (Simulink) نرم افزار متلب
در این مبحث قصد داریم چگونگی تولید یک سیگنال سینوسی و نمایش آن سیگنال، در سیمولینک (Simulink) نرم افزار متلب را شرح بدهیم.
ابتدا دستور زیر را در متلب اجرا می کنیم تا پنجره مربوط به سیمولینک (Simulink) نرم افزار متلب نمایش داده شود :

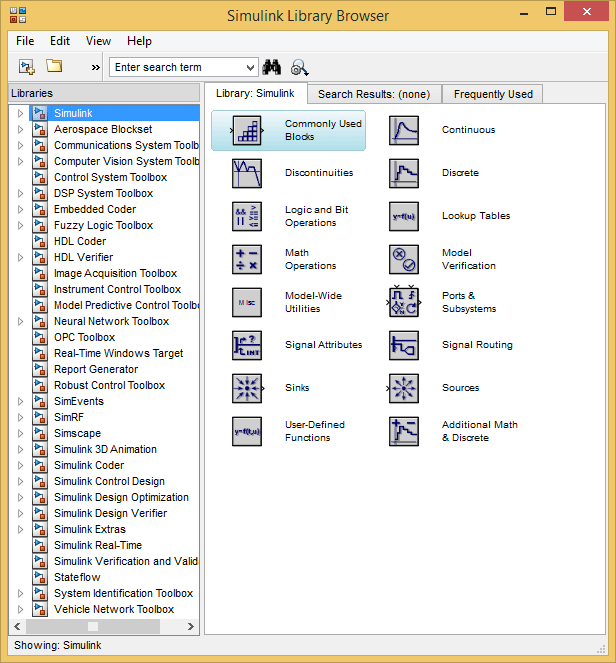

پنجره Simulink Library Browser نمایش داده می شود :
از منوی File ، گزینه New و سپس گزینه Model را انتخاب می کنیم :
پنجره ای به شکل زیر باز می شود که در آن می توانیم مدل (model) سیمولینک مورد نظرمان را طراحی کنیم :
اکنون باید بلوک های مورد نظرمان را در پنجره Simulink Library Browser پیدا کرده و آنها را با موس گرفته و به درون پنجره مربوط به ساخت مدل ببریم (و سپس موس را رها کنیم).
بهتر است که در همین ابتدا، مدل را در یک فایل ذخیره کنید.

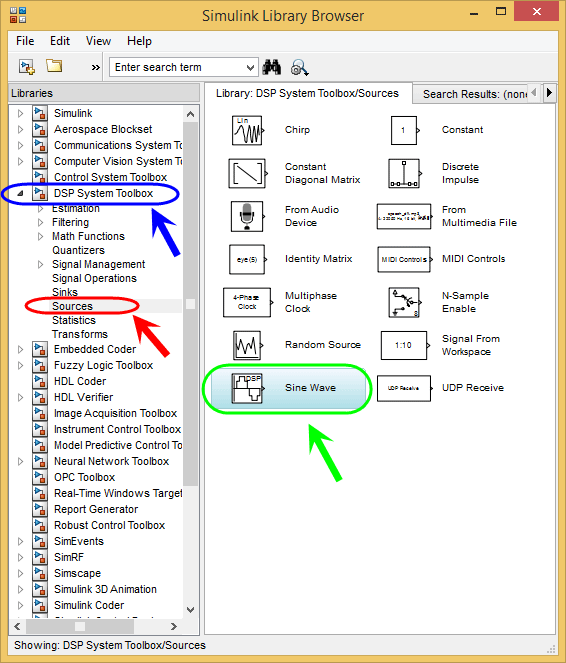

اکنون باید بلوکی برای تولید موج سینوسی بیابیم. برای این منظور، بلوک Sine Wave از بخش Sources از DSP System Toolbox را انتخاب می کنیم :

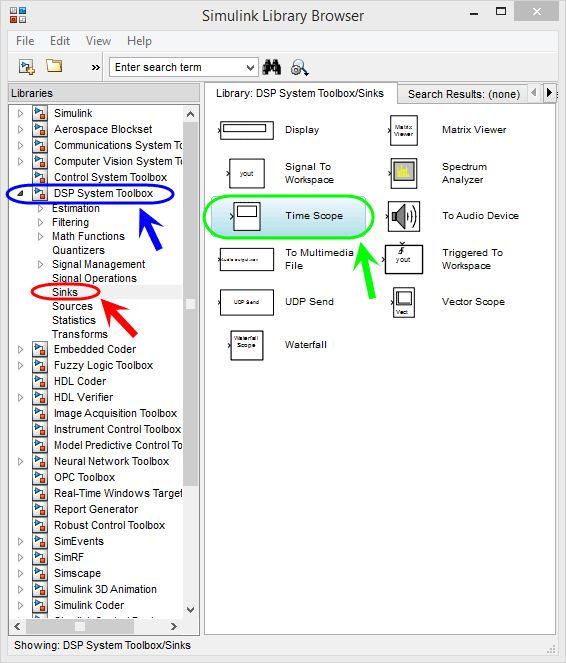

همچنین باید بلوکی برای نمایش موج مورد نظر بیابیم. برای این منظور، بلوک Time Scope از بخش Sinks از DSP System Toolbox را انتخاب می کنیم :
این دو بلوک را در مدل قرار داده و آنها را به هم وصل می کنیم (ابتدا بلوک Sine Wave را با موس انتخاب کرده، سپس دکمه Ctrl از کیبورد را نگه می داریم و بر روی بلوک Time Scope با موس کلیک می کنیم تا دو بلوک به هم وصل شوند) :

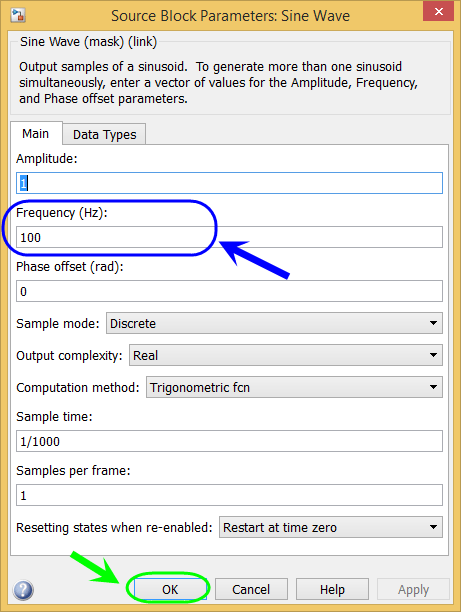

بر روی بلوک Sine Wave ، با موس، دابل کلیک (دو بار کلیک) می کنیم تا تنظیمات آن نمایش داده شود :
مقدار نوشته شده در قسمت Frequency را به عدد 2 تغییر داده و سپس بر روی دکمه OK کلیک می کنیم (فرکانس موج سینوسی به 2 هرتز تغییر داده می شود).
کل مدل را ذخیره (Save) کرده و سپس بر روی دکمه مربوط به اجرای مدل سیمولینک (دکمه Run) کلیک می کنیم تا مدل شبیه سازی شود :

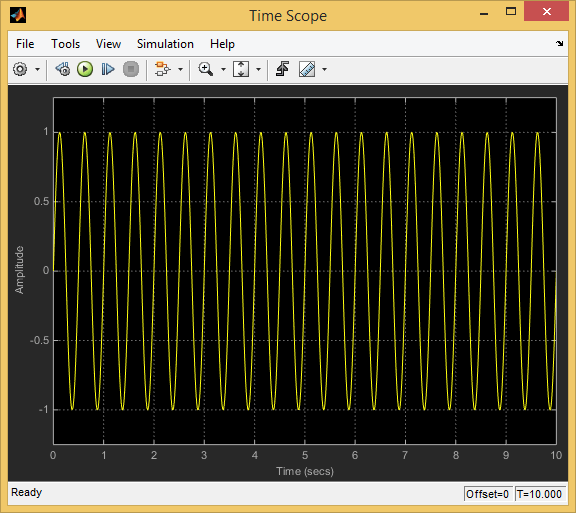

نتیجه شبیه سازی، در یک پنجره جدید نمایش داده می شود (خروجی Time Scope) :
مدل سیمولینک ساخته شده را می توانید از لینک زیر دریافت نمایید :
