وریستور (Varistor) (مقاومت وابسته به ولتاژ - Voltage Dependant Resistor)، در مدارهای الکتریکی (Electrical Circuit)

وریستور (Varistor) (مقاومت وابسته به ولتاژ - Voltage Dependant Resistor)، یک وسیله نیمه هادی (Semiconductor Device) است که در زمانی که ولتاژ (Voltage) آن کمتر از مقدار شکست (Breakdown Value) می باشد، دارای مقاومت (Resistance) بسیار بالا است.

هنگامی که ولتاژ (Voltage) وریستور (Varistor) (با هر کدام از دو قطبیت (Polarity)) از مقدار تعیین شده بیشتر شود، مقاومت (Resistance) آن به طور ناگهانی بسیار کوچک خواهد شد و به بار (Charge) اجازه می دهد که جریان یابد (Flow).

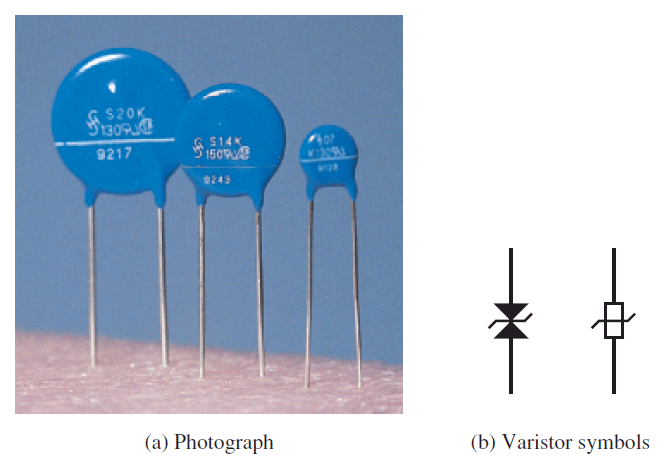

در شکل زیر، وریستور (Varistor) و نماد (Symbol) مربوط به آن را نمایش داده ایم :

وریستور (Varistor) (مقاومت وابسته به ولتاژ - Voltage Dependant Resistor)، در مدارهای الکتریکی (Electrical Circuit)

در شکل زیر، مشخصه جریان-ولتاژ (Current-Voltage Relation) مربوط به یک وریستور (Varistor) را نشان داده ایم :

وریستور (Varistor) (مقاومت وابسته به ولتاژ - Voltage Dependant Resistor)، در مدارهای الکتریکی (Electrical Circuit)
مشخصه جریان-ولتاژ (Current-Voltage Relation) یک وریستور 200 ولتی (V)

وریستورها (Varistor) در مدارهای (Circuit) حساس استفاده می شوند، مثل مدارهای موجود در کامپیوتر (Computer). تا مطمئن شویم که اگر ولتاژ (Voltage) به طور ناگهانی از یک مقدار از پیش تعیین شده بیشتر شد، آنگاه وریستور (Varistor) در برابر آن سیگنال (Signal) ناخواسته، به صورت مدار کوتاه (اتصال کوتاه - Short Circuit) درآید و از بقیه مدار (Circuit) در مقابل ولتاژ (Voltage) بیش از حد، محافظت کند.
