پایانه های (Terminal) مولتی متر (Multimeter)، در مدارهای الکتریکی (Electrical Circuit)

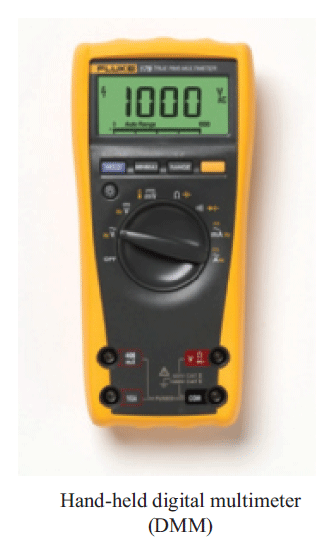

مولتی متر (Multimeter) دارای مجموعه ای از پایانه ها (Terminal) می باشد که به صورت $ V\Omega $ و A و COM و همچنین با رنگ های قرمز و سیاه، علامت گذاری شده اند.

پایانه های (Terminal) مولتی متر (Multimeter)، در مدارهای الکتریکی (Electrical Circuit)
پایانه های (Terminal) مولتی متر (Multimeter)، در مدارهای الکتریکی (Electrical Circuit)

پایانه $ V\Omega $ برای اندازه گیری ولتاژ (Voltage) و مقاومت (Resistance) به کار می رود.

پایانه A برای اندازه گیری جریان (Current) می باشد.

پایانه COM ، پایانه مشترک (Common) برای همه اندازه گیری ها می باشد.

نکته

در برخی از مولتی مترها (Multimeter)، پایانه های $ V\Omega $ و A با هم ترکیب شده و در یک پایانه (Terminal) با نام $ V\Omega A $ ارائه شده اند.

در برخی از ابزارها، پایانه $ V\Omega $ را پایانه + و پایانه COM را پایانه - می نامند. بنابراین در شکل کتاب ها نیز معمولا این دو علامت برای مولتی متر (Multimeter) نمایش داده می شود.

پایانه های (Terminal) مولتی متر (Multimeter)، در مدارهای الکتریکی (Electrical Circuit)

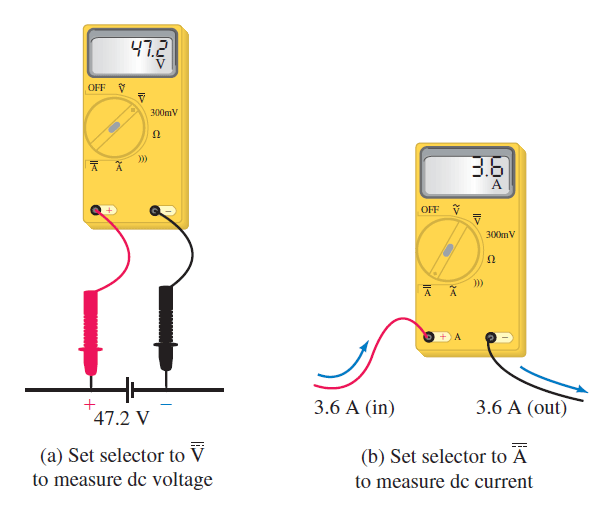

در شکل a ، اندازه گیری ولتاژ (Voltage) و در شکل b ، اندازه گیری جریان (Current) توسط مولتی متر (Multimeter) را مشاهده می کنید.
در هر مورد، باید دقت کنید که توسط کلید انتخابگر (Selector Switch) در مولتی متر (Multimeter)، عملکرد (Function) صحیح برای مولتی متر (Multimeter) انتخاب شده باشد.

مطابق شکل بالا :

برای اندازه گیری ولتاژ (Voltage)، باید سیم (Lead) قرمز به پایانه $ V\Omega $ (پایانه +) مولتی متر (Multimeter) و سیم (Lead) سیاه به پایانه COM (پایانه -) مولتی متر (Multimeter) متصل شده باشد.

برای اندازه گیری جریان (Current)، باید سیم (Lead) قرمز به پایانه A (پایانه +) مولتی متر (Multimeter) و سیم (Lead) سیاه به پایانه COM (پایانه -) مولتی متر (Multimeter) متصل شده باشد.
