به دست آوردن نسبت ابعاد (Aspect Ratio) فاصله اعداد نمایش داده شده روی محورهای مختصات (Axes) شکل (اندازه رسم آنها در شکل) (مثلا بازه اعداد 0 تا 10 در محور x در اندازه 1 سانتیمتر و در محور y در اندازه 2 سانتیمتر و در محور z در اندازه 4 سانتیمتر رسم شود)، با دستور daspect ، در متلب (MATLAB)
دستور daspect در متلب (MATLAB)، برای به دست آوردن نسبت ابعاد (Aspect Ratio) فاصله اعداد نمایش داده شده روی محورهای مختصات (Axes) شکل (اندازه رسم آنها در شکل) (مثلا بازه اعداد 0 تا 10 در محور x در اندازه 1 سانتیمتر و در محور y در اندازه 2 سانتیمتر و در محور z در اندازه 4 سانتیمتر رسم شود)، به کار می رود.
اما برای اینکه به طور دقیق متوجه شوید که نسبتی که دستور daspect به ما نمایش می دهد، چه مفهومی دارد، ابتدا باید توضیحاتی را بیان نماییم :
به عنوان مثال، فرض کنید که متلب (MATLAB) یک شکل را رسم کرده است و اکنون ما یک خط کش واقعی را برداشته و بر روی محورهای x و y و z از شکل می گذاریم و مشاهده می کنیم که مثلا بازه اعداد 0 تا 10 در محور x در اندازه 1 سانتیمتر و در محور y در اندازه 2 سانتیمتر و در محور z در اندازه 4 سانتیمتر، رسم شده است. بنابراین اگر اندازه واقعی برابر 1 سانتیمتر (یا هر اندازه دیگری) را به عنوان واحد (Unit) در نظر بگیریم، به این نتیجه می رسیم که در هر واحد (Unit) از محورهای مختصات x و y و z از شکل، بازه های اعداد زیر رسم می شوند (منظور فاصله عددی بین اعداد است و خود اعداد مهم نیست) :
در محور x : بازه عددی 0 تا 10
در محور y : بازه عددی 0 تا 5
در محور z : بازه عددی 0 تا 2.5
بنابراین بر اساس میزان بازه عددی نمایش داده در محورهای مختصات x و y و z از شکل، می توانیم نسبت زیر را برای آنها تعیین کنیم :
| نام محور | اندازه نمایش بازه اعداد 0 تا 10 (با خط کش) | میزان بازه عددی قابل نمایش در هر 1 سانتیمتر از محور | نسبت بین محورها بر اساس میزان بازه عددی قابل نمایش در هر 1 سانتیمتر از محور |
|---|---|---|---|
| x | 1 سانتیمتر | بازه عددی 0 تا 10 | 4 |
| y | 2 سانتیمتر | بازه عددی 0 تا 5 | 2 |
| z | 4 سانتیمتر | بازه عددی 0 تا 2.5 | 1 |
بنابراین نسبت بین محورهای x و y و z از شکل را با 3 عدد زیر مشخص می کنیم :
دستور daspect ، این 3 عدد را به عنوان نسبت ابعاد (Aspect Ratio) فاصله اعداد نمایش داده شده روی محورهای مختصات (Axes) شکل (اندازه رسم آنها در شکل)، به ما خواهد داد.

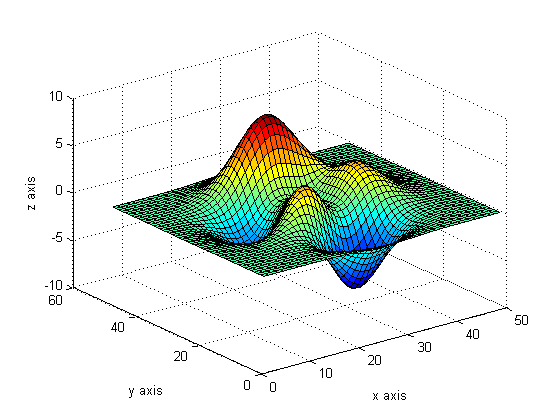

بنابراین اکنون که با عملکرد دستور daspect آشنا شده اید، به مثال زیر توجه کنید :
3 خط اول کدها، برای عدم تداخل برنامه فعلی با برنامه های قبلی اجرا شده در متلب (MATLAB) می باشد.
دستور peaks در متلب (MATLAB)، اطلاعات (ماتریس) لازم برای ساخت شکل مورد نظرمان را فراهم می کند ( کلید شماره 121 ).
دستور surf در متلب (MATLAB)، برای رسم مقادیر یک ماتریس دو بعدی، به صورت یک سطح برجسته، به کار می رود ( کلید شماره 114 ).
دستورهای xlabel و ylabel و zlabel برای تعیین عنوان برای محورهای x و y و z از شکل، به کار می روند ( کلید شماره 92 ).
نتیجه :
دستور daspect در متلب (MATLAB)، برای تغییر نسبت ابعاد (Aspect Ratio) فاصله اعداد نمایش داده شده روی محورهای مختصات (Axes) شکل (تغییر اندازه رسم آنها در شکل) (مثلا بازه اعداد 0 تا 10 در محور x در اندازه 1 سانتیمتر و در محور y در اندازه 2 سانتیمتر و در محور z در اندازه 4 سانتیمتر رسم شود)، نیز می تواند به کار رود. برای یادگیری استفاده از دستور daspect برای این منظور، به کلید شماره 26534 مراجعه نمایید.
