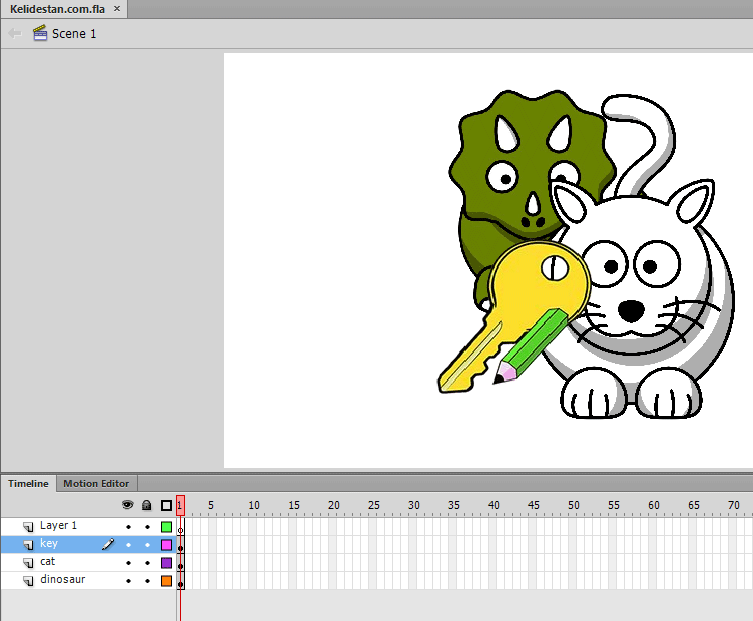

فرض کنید یک پروژه flash به شکل زیر داشته باشیم :

در قسمت Timeline ، در جلوی هر لایه، گزینه ای در زیر آیکون به شکل ((مربع))، قرار دارد. این گزینه مربوط به نمایش طرح کلی هر لایه، با استفاده از تعدادی خطوط رنگی می باشد :

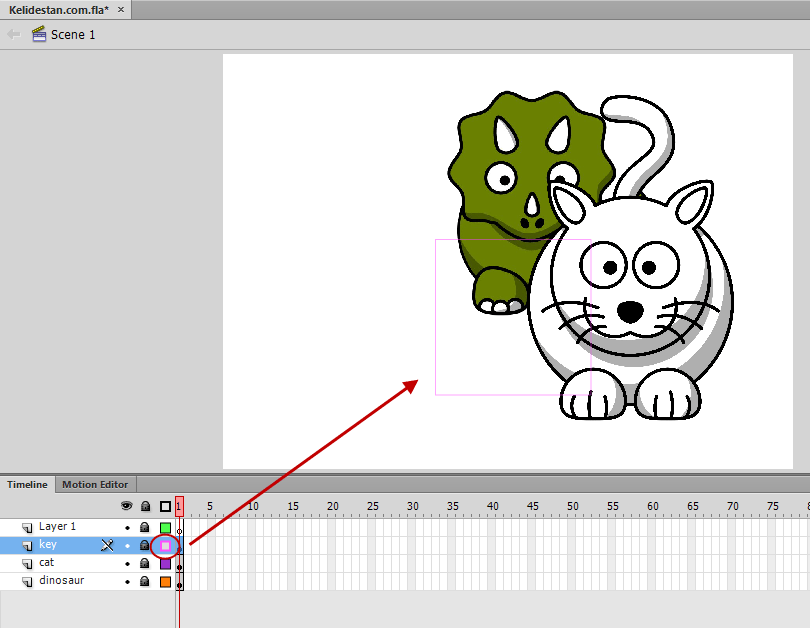

همان طور که مشاهده می کنید، مربع جلوی هر لایه، به یک رنگ خاص می باشد، بنابراین طرح کلی آن لایه نیز با خطوطی با همان رنگ نمایش داده خواهد شد. مثلا بر روی گزینه جلوی لایه با نام key ، با موس، کلیک می کنیم :

بنابراین داخل گزینه، این بار به صورت خالی نمایش داده می شود :

همچنین طرح کلی مربوط به عنصر موجود در لایه key که همان لوگوی سایت کلیدستان است، به صورت زیر نمایش داده می شود :

حال تمامی لایه ها را به همین صورت در می آوریم تا طرح کلی آنها نمایش داده شود :

نکته

اگر بر روی خود آیکون به شکل ((مربع)) کلیک کنیم، همه لایه ها، یا به حالت ((نمایش طرح کلی)) و یا به حالت ((عدم نمایش طرح کلی)) در می آیند :

کاربرد نمایش طرح کلی برای عکس های از نوع Vector :

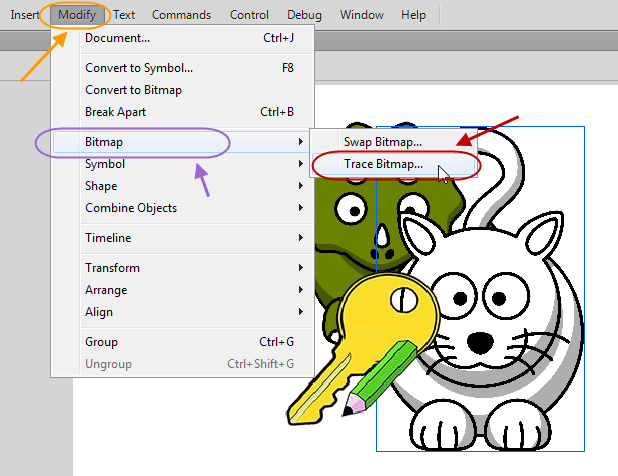

همان طور که مشاهده کردید، برای عکس های از نوع Bitmap ، هنگام نمایش طرح کلی، تنها یک کادر مربعی شکل در اطراف عکس نمایش داده می شود. اما برای عکس های از نوع Vector ، می توانیم ساختار عکس را به خوبی مشاهده کنیم. برای درک بهتر این موضوع، عکس های پروژه flash را از نوع Bitmap به Vector تبدیل می کنیم. در مبحثی دیگر، چگونگی تبدیل یک عکس از نوع Bitmap به عکس از نوع Vector ، در پروژه flash را شرح دادیم ( کلید شماره 2537 ). بر همین اساس، هرعکس را انتخاب کرده و سپس از منوی Modify ، گزینه Bitmap و آنگاه گزینه Trace Bitmap را انتخاب می کنیم :

پنجره ای به شکل زیر نمایش داده می شود :

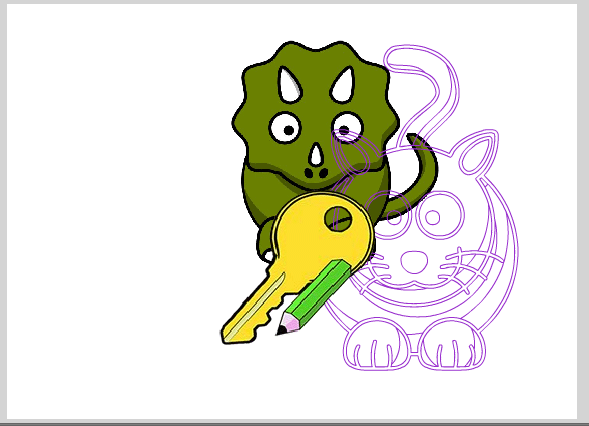

گزینه های مورد نظرمان را انتخاب می کنیم (من تغییری نمی دهم) و سپس بر روی دکمه OK کلیک می کنیم تا عکس به نوع Vector تبدیل شود. اکنون اگر طرح کلی لایه را نمایش بدهیم، به صورت زیر خواهد بود :

مشاهده می کنید که به خوبی می توانیم شکل یک گربه را در طرح کلی لایه ببینیم.

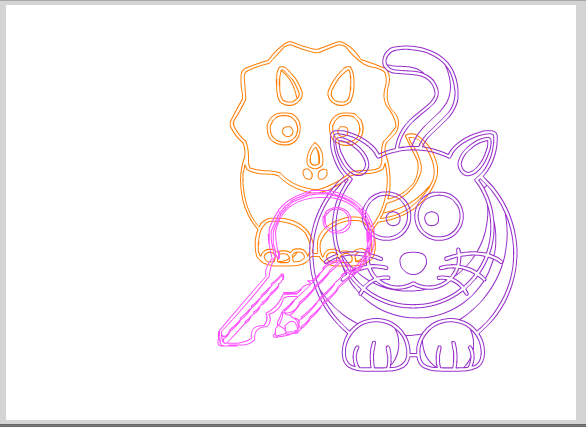

دو عکس دیگر را هم به نوع Vector تبدیل می کنیم و سپس طرح کلی لایه های حاوی آنها را نمایش می دهیم :
