ساخت ماتریس دو بعدی برای رسم شکل های سه بعدی ، با دستور meshgrid در متلب

فرض کنید بخواهیم ماتریس z را به صورت یک ماتریس دو بعدی، بر حسب مقادیر مختلف x و y ، تعریف کنیم و سپس آن را به صورت یک شکل سه بعدی (با هر دستور ترسیم سه بعدی دلخواه) رسم کنیم. برای این منظور، قبل از هر چیز باید بازه لازم برای x و y و همچنین مقادیر انتخاب شده از x و y در این بازه را تعریف کنیم. برای این منظور، می توانیم از دستور meshgrid در متلب استفاده کنیم. به مثال زیر توجه کنید :

مثال

clear all
close all
clc

[x,y] = meshgrid(-4:0.1:4,-3:0.1:3)
z=sqrt(x.^2+y.^2);

mesh(x,y,z)
colorbar
xlabel('x')
ylabel('y')
zlabel('z')

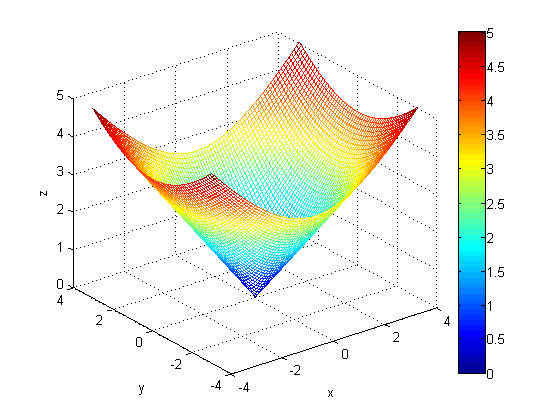

نتیجه :

ابتدا با دستور [x,y] = meshgrid(-4:0.1:4,-3:0.1:3) تعیین کرده ایم که بازه تعریفی برای x ، به صورت -4:0.1:4 و بازه تعریفی برای y ، به صورت -3:0.1:3 باشد. سپس مقادیر z را به صورت دلخواه، بر حسب مقادیر مختلف x و y ، به دست آورده ایم. دقت کنید که به کار بردن علامت نقطه (.) بعد از x و y ، ضروری می باشد و معنی آن این است که هر عنصر x یا y ، به توان 2 برسد، نه اینکه کل ماتریس x یا y به توان 2 برسد. سپس ماتریس z را با دستور mesh ، به صورت سه بعدی رسم کرده ایم. دستور colorbar برای این است که مقدار متناظر با رنگ های مختلف، در کنار شکل، نمایش داده شود. دستورات xlabel و ylabel و zlabel ، برای تعیین عنوان برای محورهای مختصات، به کار رفته اند.

ساخت ماتریس دو بعدی برای رسم شکل های سه بعدی ، با دستور meshgrid در متلب
