سلام دوستان
من میخواهم با کمک plot3 یک نمودار در متلب رسم کنم اما نمودار پیوسته یا شبکه ای رسم نمی کند و فقط نقطه ای جواب میده. زیر دستورات plot هم مانند استفاده از -- برای رسم خط ممتد اینجا کار نمی کنند.یک برنامه ساده به عنوان پیوست گذاشته ام که شبیه به قسمت گرافیکی برنامه اصلی ام است . لطفا راهنمایی ام کنید.

سلام دوست عزیز.
کدهای شما به صورت زیر بود :

کد پی‌اچ‌پی:
figure
 hold on
 for ij = 1:10
    for jt = 1:100
            u(4,ij,jt)= 2.*ij.^2+5.* jt.^3;
            plot3(ij,jt,u(4,ij,jt))

    end
 end
 xlabel('Z');ylabel('T'); zlabel('u4');

من آنها را به شکل زیر تغییر دادم :

کد پی‌اچ‌پی:
clear all
close all
clc

index = 0;
for ij = 1:10
   for jt = 1:100
       u(4,ij,jt)= 2.*ij.^2+5.* jt.^3;
       index = index + 1;
       U4(index) = u(4,ij,jt);
       IJ(index) = ij;
       JT(index) = jt;
   end
end
plot3(IJ,JT,U4)
xlabel('Z');
ylabel('T');
zlabel('u4');

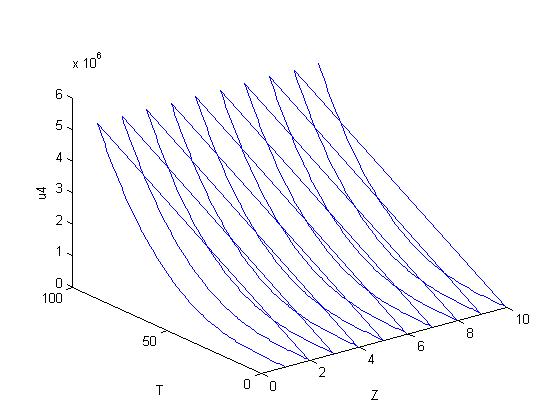

نتیجه اجرای کد متلب بالا :

[attachment=632]

خودتان نیز کدها را بررسی کنید که همان ساختار مورد نظرتان را نمایش داده باشد.
کدها را به گونه ای نوشته ایم که رسم شکل، درگیر کدهای حلقه for نباشد، یعنی ابتدا حلقه for ، سه بردار مورد نظرمان برای رسم را به ما می دهد و سپس دستور plot3 را به کار می بریم.
دقت کنید که نوشتن دستور hold on قبل از دستور plot3 ، می تواند باعث نمایش دو بعدی شکل شود که مطلوب نیست (می توانید خودتان امتحان کنید، دستور hold on را در ابتدای کدها قرار بدهید).
