سلام
من دانشجوی عمران هستم
برای طراحی تیرهای ماهیچه ای یک پروژه برداشتم میخواستم یک سوال بپرسم کمکم کنید

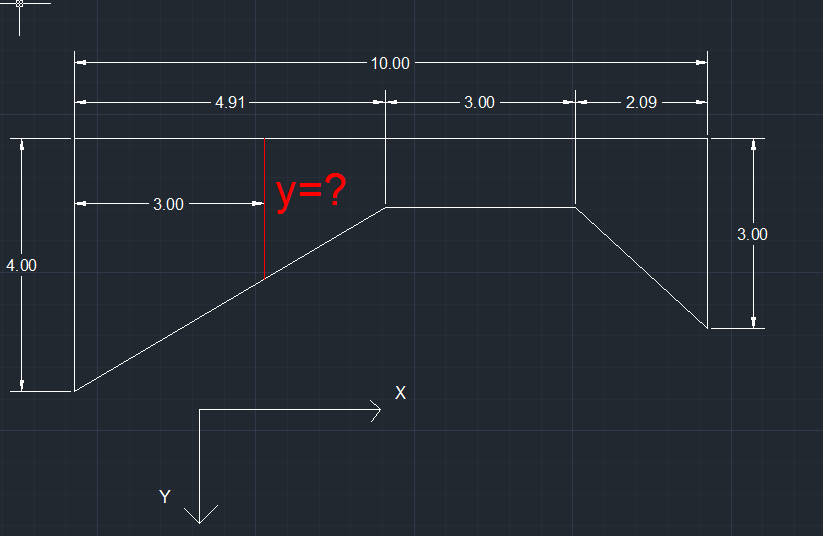

اگه بخوام به متلب شکل تیر مثلا تیری که در پیوست اومده رو به متلب بدم و بخوام که برام ارتفاع y بخونه چکار کنم( قابل ذکر است که مثلا برای تیر زیر در طول 0 تا 4.91 ارتفاع تیر متغیره) بعد از طول 4.91 تا 7.91 ارتفاع 1.5 میشه و به همین ترتیب
حالا من میخوام برای هر تیری که با شکل دلخواه باشه هر طولی رو که زدم ارتفاشو بهم بده؟ مثلا بگم در طول 2 متر ارتفاع چقدره

[attachment=391]

اگه منظورمم متوجه نشدید بگید که بیشتر توضیح بدم

سلام.
چرا اصرار دارید که شکل مورد نظر به نرم افزار متلب داده شود ؟
شما باید تنها فرمول هندسی مناسب برای بدست آوردن آن ضلع را در متلب بنویسید.

اگه امکانش هست بهم بگید چجوری با فرمولهای هندسی برم جلو
فکر کنید که برای هر تکه فرمول خط رو بدست آوردم متل فرمولهای زیر بعدش با چه دستوری وارد متلب کنم(میشه یه تابع چند ضابطه ای)

کد:
0<x<4 : y=2x

4<x<6 : y=2

6<x<10 : y=-3x

فرمول ها رو خودتون دادین، بنابراین من براتون کدهای مورد نیاز رو می نویسم :

کد:
clear all

close all

clc

x=9;

if(0<=x && x<=4)

    y=2*x;

elseif(4<x && x<=6)

    y=2;

elseif(6<x && x<=10)

    y=-3*x;

end

y

مقدار x را برابر اعداد مختلف مجاز بدهید و نتیجه را مشاهده کنید.
